Teledyne SP Devices測試設備IQE - IQ 失衡校正
發布時間:2021-10-29 17:13:30 瀏覽:1085

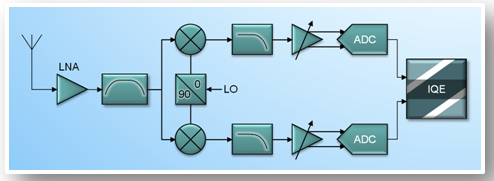

Teledyne SP Devices測試設備IQE100是寬帶不平衡校準IP,可應用復雜調制器(如直接下變頻接收器)對無線通信架構中的同相和正交信號路徑實現數字匹配。Teledyne SP Devices測試設備IQ E100 IP核可作為FPGAIP和GDSII宏塊。
由于信號路徑不平衡導致的失真衰減20-50dB,覆蓋信號帶寬高達100MHz。IP是完全自主的,為多波段無線通信解決方案提供獨具特色的平衡性能。Teledyne SP Devices測試設備IQ E100不需要任何的特定的校準信號,也不會間斷接收器的正常工作。

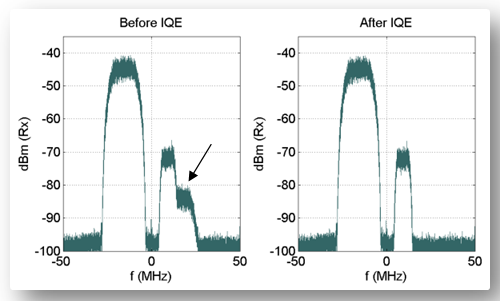

該圖描繪了兩個寬帶信號的復雜基帶頻譜。IQ不平衡將形成兩個導致干擾的信號的圖像。Teledyne SP Devices測試設備IQ E100 IP是衰減之后的圖像。
優勢
提升接收信號質量;
放寬AFE規定要求;
提高接收靈敏度;
功能
用作復頻率解調的數字IQ平衡;
長期演進(LTE)高級兼容性;
自校準后臺操作;
20至50dB額外圖像衰減;
帶寬超過100MHz的寬帶圖像抑制;
深圳立維創展科技有限公司,優勢渠道提供TeledyneSP,Devices產品訂單,歡迎咨詢。
詳情請點擊Teledyne SP Devices請點擊:/brand/69.html
或者聯系我們的銷售技術人員:0755-83642657 QQ:2295048674
