Ampleon BLF13H9L750P功率晶體管:1.3GHz加速器應用
發布時間:2025-02-10 09:02:02 瀏覽:678
Ampleon是一家全球領先的射頻功率半導體解決方案提供商,專注于為無線通信、廣播、工業、科學和醫療等領域提供高性能的射頻功率產品。公司繼承了NXP在射頻功率領域近60年的技術積累和行業經驗,迅速成為全球射頻功率半導體市場的領導者之一。Ampleon的產品廣泛應用于5G基礎設施、廣播、工業、科學和醫療等領域,展現了其在射頻功率技術領域的卓越實力和廣泛影響力。
BLF13H9L750P是一款750W的LDMOS功率晶體管,采用SOT539推挽封裝,專為1.3GHz頻率的加速器應用設計。該產品具有高效率、優異的堅固性和熱穩定性,適用于高功率射頻應用。
特點與優勢
高效率:在750W輸出功率下,效率高達62%。
優異的堅固性:能夠承受高電壓駐波比(VSWR),確保在極端條件下的可靠性。
優異的熱穩定性:確保在高功率運行時的穩定性。
易于功率控制:支持靈活的脈沖格式。
集成雙側ESD保護:提供卓越的關斷隔離性能。
內部匹配:易于使用,簡化設計流程。
符合RoHS標準:符合環保要求。
應用領域
加速器應用:主要用于1.3GHz頻率的粒子加速器等高功率射頻應用。
參數規格
參數符號 | 參數描述 | 條件 | 最小值 | 典型/額定值 | 最大值 | 單位 |
frange | 頻率范圍 | - | - | 1300 | - | MHz |
PL(1dB) | 1dB增益壓縮下的額定輸出功率 | - | - | 750 | - | W |
VDS | 漏源電壓 | PL = 750W | - | 50 | - | V |
Gp | 功率增益 | PL = 750W | 16.6 | 19 | - | dB |
ηD | 漏極效率 | PL = 750W | 55 | 62 | - | % |
RLin | 輸入反射損耗 | PL = 750W | - | -10 | - | dB |
Pdroop(pulse) | 脈沖功率下降 | PL = 750W | - | 0 |
Ampleon是一家全球領先的射頻和功率半導體解決方案提供商,提供包括射頻功率放大器、收發器、射頻開關、驅動電路和功率控制器等在內的廣泛產品線,適用于4G LTE、5G NR基礎設施、廣播、工業等多個領域,深圳市立維創展科技有限公司優勢分銷Ampleon產品線,歡迎咨詢了解。
推薦資訊

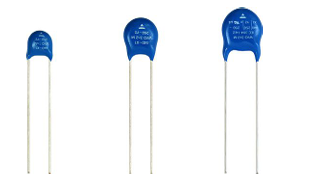

WYO222MCMBF0KR是VISHAY生產的單層陶瓷電容器,由兩面鍍銀陶瓷盤構成,連接引線為直徑0.6毫米鍍錫銅線,有直線或扭結引線兩種形式、5.0毫米或7.5毫米的引線間距,外部涂層為藍色阻燃環氧樹脂。它符合相關標準,具有高可靠性、多種特性,電容范圍1.0 nF - 12 nF、公差±20%,絕緣電阻等參數明確,額定電壓因應用類別而異,還有不同的測試電壓,適用于多種場景。

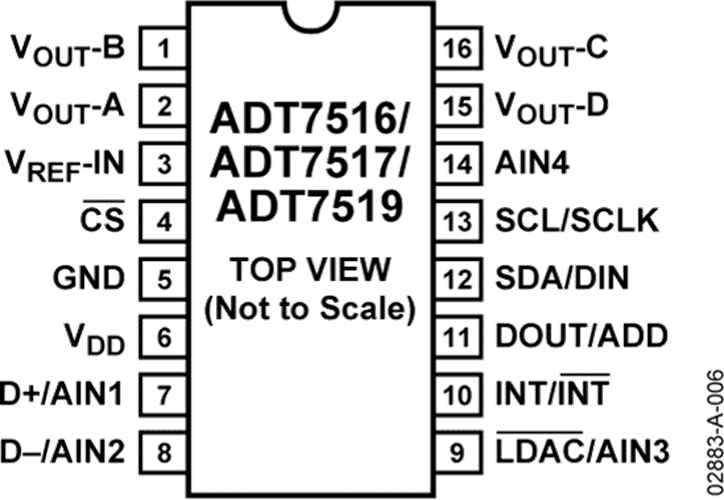

ADT7516/ADT7517/ADT7519集成了一個10位溫度數字轉換器,一個10位4通道ADC和一個4通道12/10/8位DAC在一個16針QSOP包中。ADT7517?還有一個內置的帶隙溫度傳感器和一個10位ADC,適用于溫度監測和0.25°C分辨率的數字化。
