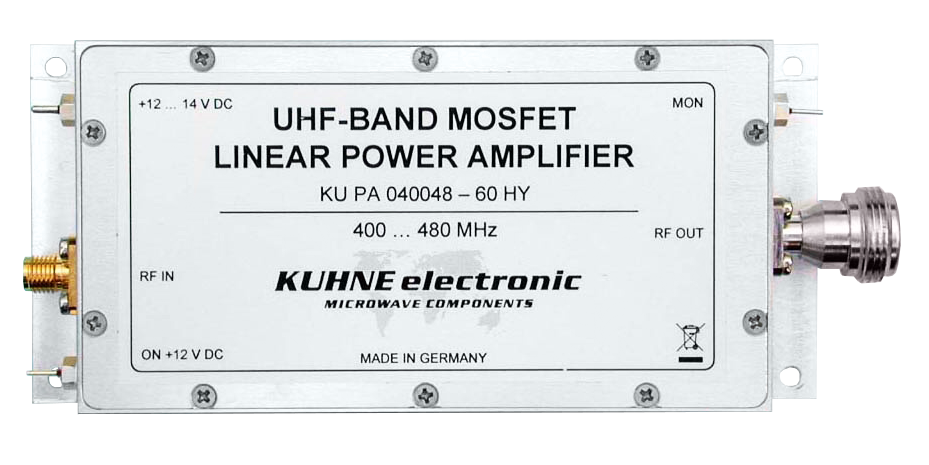

Kuhne KU PA 040048-60 HY:UHF MOSFET功率放大器
發布時間:2025-04-08 09:11:27 瀏覽:302
Kuhne KU PA 040048-60 HY 是一款適用于 400-480 MHz 頻段的 UHF MOSFET 功率放大器,專為模擬傳輸系統設計,具備高功率輸出和良好信號質量的特點。
關鍵參數
頻率范圍:400-480 MHz
輸入功率:
輸入功率(P3dB 典型值):17 dBm。
最大輸入功率:+20 dBm。
輸出功率:
P1dB:最小 43 dBm(20 W,CW)
P3dB:最小 47.7 dBm(60 W,CW)
增益:最小 34 dB
諧波抑制:最小 55 dB
互調失真:IM3 典型值 27 dBc
輸入反射損耗:典型值為 10 dB
效率:最小 30%(47 dBm CW)
工作電壓:+12 V DC(范圍 +12...14 V DC)
靜態電流:典型值為 4 A。
工作電流:在 P1dB 時典型值為 8 A。
負載駐波比:最大 1.8:1
工作溫度范圍:-20°C 至 +55°C
尺寸:130 mm × 60 mm × 20 mm
重量:270 g(典型值)
接口:
輸入連接器:SMA 雌頭,阻抗 50 歐姆。
輸出連接器:N 型雌頭,阻抗 50 歐姆。
特性
內置低通濾波器,有效抑制諧波。
反向極性保護,防止電源接反損壞。
正向功率檢測功能,便于實時監控。
應用
適用于 模擬傳輸系統,如無線通信和廣播等場景。
Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司,優勢代理銷售Alaris Kuhne產品,歡迎咨詢。
推薦資訊
Model 866 - M是一款緊湊型頻率合成器,能生成 1 MHz 到 40 GHz 的精確穩定連續波和脈沖頻率信號,具備快速切換時間(50 μs)、-20 到 +25 dBm 輸出功率范圍及卓越相位噪聲性能。其特點包括緊湊設計(尺寸 6.5 x 2.4 x 1 英寸、重不到 1.3 磅、功耗低至 23 W 且僅需被動冷卻)、以太網通信端口用于遠程控制、可接收和提供 100 MHz 或 1 GHz 外部參考并實現多通道相位相干輸出。該產品應用廣泛,適用于低相位噪聲系統時鐘等。不同頻率范圍有對應的輸出功率范圍,功率分辨率為 0.5 dB,且在 1 GHz 和 10 GHz 載波不同偏移處有相應的相位噪聲表現。

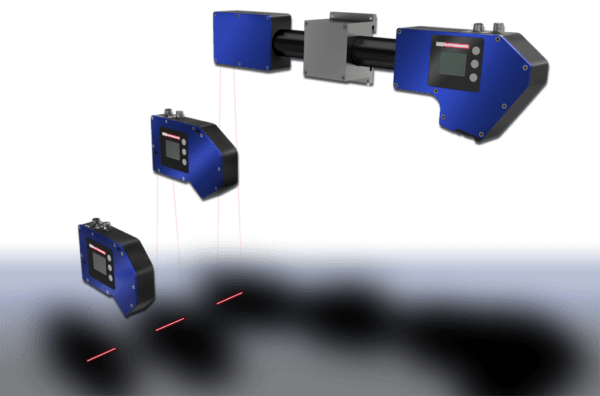

MTI Instruments ProTrakHD遠程復制激光位移傳感器是為滿足需要工業生產應用領域中最嚴格要求的自動規格尺寸、角度、曲率和高度而設計構思的。以每秒6000幀的迅速速度和高達2.5μm的分辨率,它的檢測范圍也可以達到800毫米。
