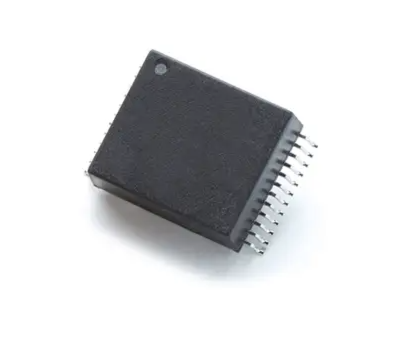

iNRCORE 100B-2002 10/100 Base-TX雙端口以太網變壓器模塊
發布時間:2025-05-19 08:58:26 瀏覽:62
產品型號
100B-2002:工作溫度范圍為-40°C至+85°C。
100B-2002X:工作溫度范圍為-55°C至+125°C,適用于更惡劣環境。
Electrical Specifications @25℃ | ||||||||||||||||||
Part Number | Insertion Loss ( dB MAX) | Return Loss (dB MIN) | Crosstalk (dB MIN) | DM to CM Rejection Ratio ( dB MIN) | ||||||||||||||
0.10 MHz | 30 MHz | 60 MHz | 100 MHz | 2 MHz | 30 MHz | 40 MHz | 50 MHz | 60 MHz | 80 MHz | 1 MHz | 30 MHz | 60 MHz | 100 MHz | 1 MHz | 60 MHz | 100 MHz | 200 MHz | |
100B-2002 | 1.2 | 1.2 | 1.2 | 1.2 | 18 | 18 | 16 | 15 | 12 | 12 | 50 | 43 | 37 | 33 | 43 | 37 | 33 | 22 |
100B-2002X | 1.2 | 1.2 | 1.2 | 1.2 | 18 | 18 | 16 | 15 | 12 | 12 | 50 | 43 | 37 | 33 | 43 | 37 | 33 | 22 |
型號:
100B-2002NL
100B-2002NLT
100B-2002T
100B-2002X
100B-2002XNL
100B-2002XNLT
100B-2002XT
產品用途
用于10/100BASE-TX以太網通信,提供雙端口信號傳輸與轉換,滿足高速數據通信需求。
電氣性能
插入損耗:最大1.2dB(0.1MHz至100MHz)。
回波損耗:最小12dB至18dB(1MHz至100MHz)。
串?dāng)_:最小22dB至50dB(2MHz至200MHz)。
共模抑制比:最小33dB至43dB(1MHz至100MHz)。
其他特性
絕緣性能:1500Vrms介質耐壓。
引腳鍍層:Sn63Pb37,焊接性能良好。
濕度敏感度:等級3,適合一定濕度環境。
應用場景
適用于工業自動化、通信設備、網絡交換機、路由器等需要高速以太網通信的設備。
iNRCORE公司是一家全球領先的電源和磁性元件制造商,產品包括變壓器、線圈、電感器、磁性軟件和其他相關組件,主要應用于軍事、航空航天、通信、醫療、工業控制等領域。更多INRCORE相關產品信息可咨詢立維創展。
推薦資訊

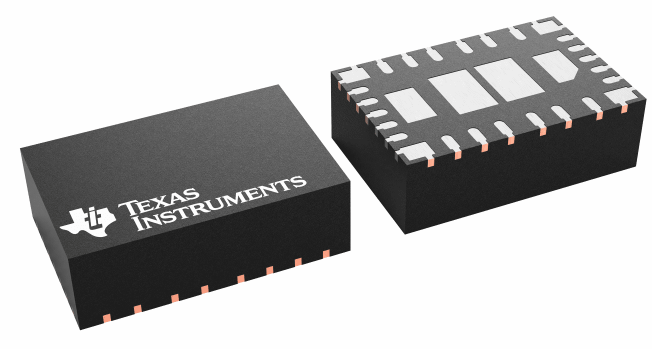

TPSM63603同步降壓電源模塊是高度集成化36V、3A多功率集成了DC/DC解決方案MOSFET、屏蔽屏蔽電感器和數個無源設備用高性能HotRod?QFN封裝。TPSM63603?的VIN和VOUT管腳設置封裝的角落,可調整輸入輸出電布局中安置容器。
