- 產品詳情
Norsat 4508A KU波段PLL緊湊型4000系列低噪聲放大器(LNB)，主要用于衛星通信中的信號接收。
規格參數：
1. 噪聲系數：
在室溫下，典型值為 0.7 0.9 dB，最大值為 1.0 dB。
2. 本振穩定度(L.O. Stability)：
頻率穩定性為 ±150 kHz 至 ±500 kHz，具體取決于型號。
3. 相位噪聲(SSB)最大值：
-70 dBc/Hz(1 kHz)，
-80 dBc/Hz(10 kHz)，
-90 dBc/Hz(100 kHz)。
4. 輸入/輸出電壓駐波比(VSWR)：
輸入和輸出的VSWR均為 2.5:1。
5. 增益：
典型增益為60 dB，最低55 dB，最大可達70 dB。
6. 增益平坦度：
在整個頻帶上，增益平坦度不超過4 dB峰谷差。
7. 輸出P1dB：
最小+2 dBm。
電氣特性：
直流電源：+15V 至 +24V DC。
工作電流：最大300 mA。
輸入接口：WR-75波導槽(防水設計)。
輸出接口：75歐姆的F型接口，或50歐姆的N型接口(均為防水設計)。
物理特性：
尺寸：85 mm x 43 mm x 43 mm。
重量：200 g(約7.05盎司)。
工作溫度：-40°C 至 +60°C。
存儲溫度：-40°C 至 +80°C。
頻率范圍(根據不同型號)：
1. 4000A：
頻率范圍：11.70 12.20 GHz
本振頻率：10.75 GHz
中頻范圍：950 1450 MHz
2. 4000B：
頻率范圍：12.25 12.75 GHz
本振頻率：11.30 GHz
中頻范圍：950 1450 MHz
3. 4000C：
頻率范圍：10.95 11.70 GHz
本振頻率：10.00 GHz
中頻范圍：950 1700 MHz
應用場景：
該款LNB廣泛用于Ku波段的衛星通信接收系統，憑借其低噪聲系數和高增益性能，能夠有效提高衛星信號接收的質量。其防水設計和寬工作溫度范圍，使其適用于各種復雜的戶外環境。

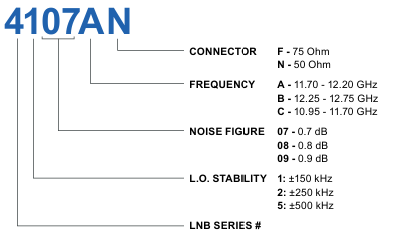

訂購指南：
相關型號：
4107BF
4107AF
